BUHARLI LOKOMOTİF YAPIMI
 |
| Decauville |
Bu bölümde, uzun zamandır yapmayı planladığım, fakat yapmaya ancak fırsat bulabildiğim buharlı lokomotif çalışmamı sizlerle paylaşacağım. Bu tip çalışmalara merakı olan arkadaşlar bu lokomotifin planlarını ücretsiz olarak buradan indirebilirler.
Öncelikle çalışmalarımın fotoğraflarını paylaşmak istiyorum, daha sonra fotoğrafların izahını yapacağım.
 |
| 10 mm sacdan tekerlek kesimi |
 |
| Tekerlek merkez deliklerinin delinmesi |
 |
| Kare sacın tornada yuvarlatılmış hali |
 |
| Tekerlek deliklerinin çap kontrolü |
 |
| Kontrolü tamamlanmış tekerlekler |
 |
| Tekerleklerin şekillendirilmesi |
 |
| Örnek tekerlekler |
 |
| Freze çapaklarının tesviyesi |
 |
| Freze çapaklarını hassas tesviyesi |
 |
| Tren şase saclarının kesimi |
 |
| Tren şase saclarının şekillendirilmesi |
 |
| Tren şase saclarının şekillendirilmesi |
 |
| Tren şase saclarının eğe ile tesviyesi |
 |
| Tren şase saclarının tesviyesi |
 |
| Tren şase saclarının genel hali |
 |
| Tren şase saclarının delik markalaması |
 |
| Şase saclarına gerekli deliklerin açılmış hali |
 |
| Şase saclarının bir araya gelmiş hali |
 |
| Şase saclarının genel hali |
 |
| Mekanik aksam taşıyıcı yapımı |
 |
| Mekanik aksam taşıyıcı kesimi |
 |
| Mekanik aksam taşıyıcı polisajı |
 |
| Muhtelif parçalar ve saşe birleştirilmesi |
 |
| Tekerlek bağlayıcı kolu yapımı |
 |
| Tekerlek kolu bağlayıcı şekillendirilmesi |
 |
| Tekerlek kolu bağlayıcı |
 |
| Tekerlek kolu bağlayıcısı ve kovanlar |
 |
| Tekerlek kolu sabitleme vidası yapımı |
 |
| Temizlenmiş parçaların montaj hazırlığı |
 |
| Süspansiyon parçalarının yapılmış hali |
 |
| Süspansiyon, kovan ve sabitliyiciler |
 |

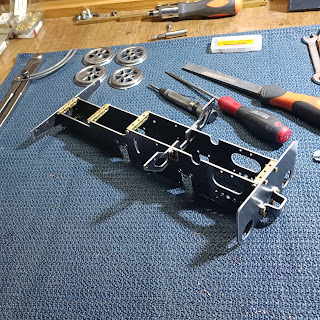

| Muhtelif parçaları tamamlanmış lokomotif şasesi |
 |
| Piston atık buhar borusu yapımı |
 |
| Lokomotif ileri geri hareket parçaları montajı |
 |
| Su pompası eksantrik parçaları |
 |
| Su pompası eksantrik toplanmış hali |
 |
| Su pompası eksantrik monte edilmiş hali |
 |
| Muhtelif hareket parça imalat aşamaları |
 |
| Hareket parçalarının tesviyesi |
 |
| Hareket parçaları tesviye aşaması |
 |
| Hareket parçaları tesviye edilmiş halleri |
 |
| Hareket mili ve parçaları montajı |
 |
| Buhar piston ana gövde parçaları |
 |
| Piston yuvası delik delme işlemi |
 |
| Piston ana gövde delik delinmiş hali |
 |
| Piston gövdelerine parça eklenmesi |
 |
| Piston gövdelerine parçaların gümüş kaynağıyla birleştirilmesi |
 |
| Piston gövdelerinin asidik suda temizlenmesi |
 |
| Piston arka kapağı montaj deliklerinin delinmesi |
 |

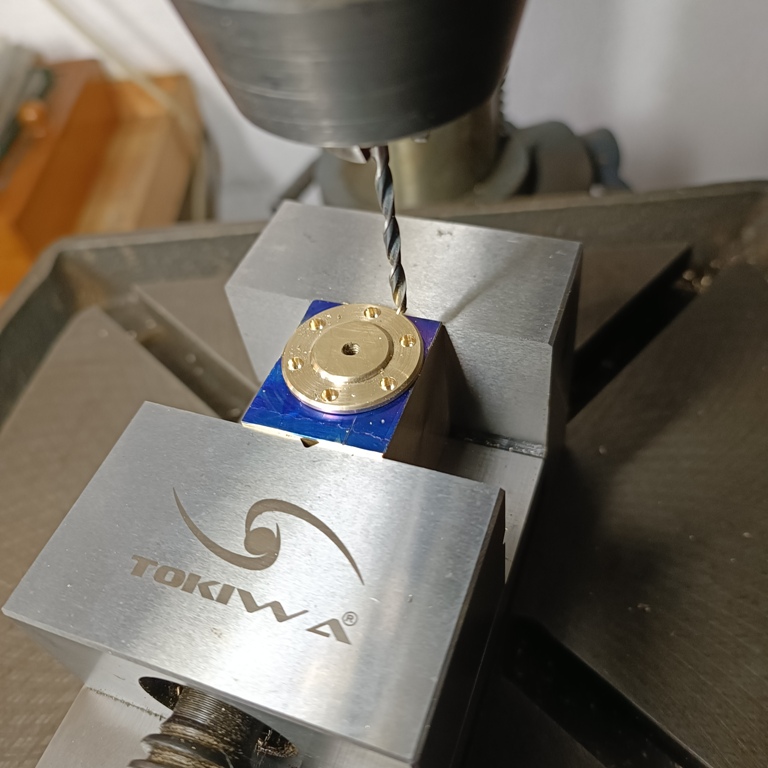

| Piston ön kapağı montaj deliklerinin delinmesi |
 |
| Deliklere kılavuz ile diş açılması |
 |
| Piston hareketini ayarlayan gövdenin imalatı |
 |

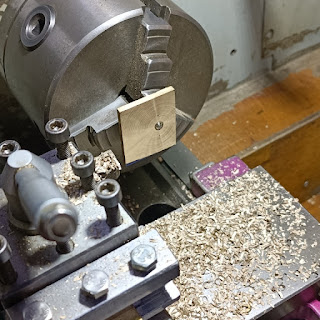

| Boşaltılacak kısmın merkez deliklerinin delinmesi |
 |
| Hareket parçasının tesviye edilmiş hali |
 |
| Piston ve hareket çekmecesi |
 |

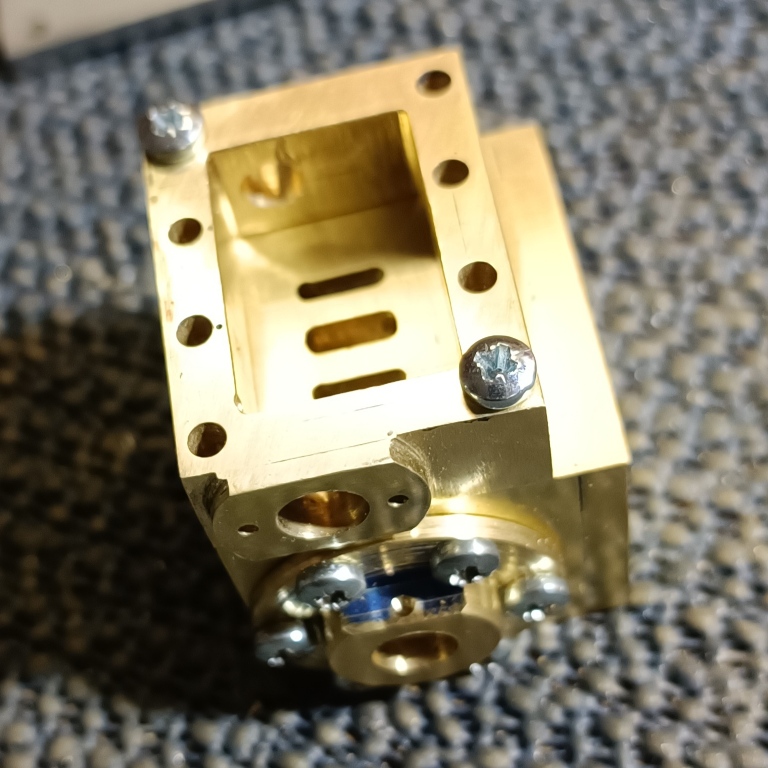

| Piston gövdesi ve hareket çekmecesi alıştırması |
 |
| Tamamlanma aşamasına gelmiş piston gövdesi |
 |
| Buhar yönlendirici valfi |
 |
| Buhar yönlendirici valf ve mil |
 |
| Parçaların genel test aşaması |
 |
| Piston gövdeleri görünüş 01 |
 |
| Piston gövdeleri görünüş 02 |
 |
| Salamastra yatağı baskı flanşı |
 |
| Hareket yönlendirici çekmece kapağı yapımı |
