AHŞAP FREZE TEZGAHI

EL YAPIMI YATAY FREZE TEZGAHI

Farklı işler için yaptığım freze tezgahı
Farklı işler için yaptığım freze tezgahım.

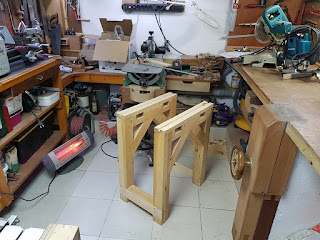

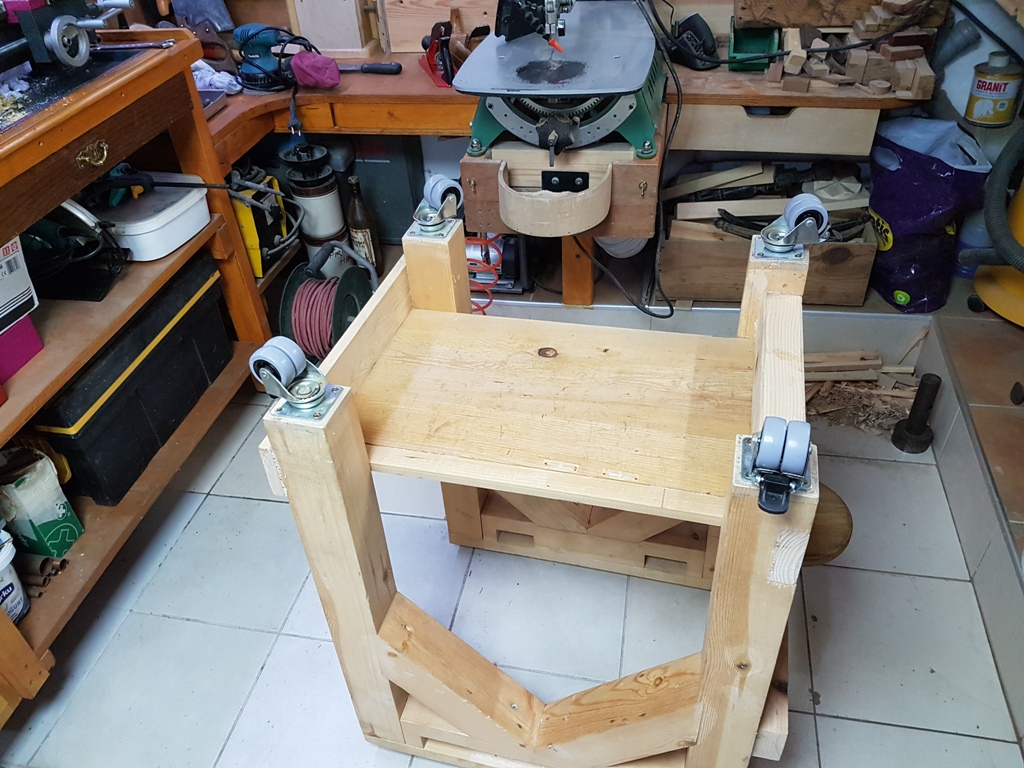

Freze tezgah ayaklarının montajı
Freze tezgah ayaklarının montajı.
Arkadaşlar selam,
Bu bölümde sizlerle bazı işlerimi yapabilmek için ihtiyacım olan freze tezgahını nasıl yaptığımı paylaşmak istedim. Sizlerinde bildiği gibi ahşap dişli saat yapmayı seviyorum, bu saatleri yaparken en çok dikkat etmemiz gereken kısımları dişlileri oluyor. Otuz santim ebatlarındaki dişlileri kıl testere makinesinde kesebiliyoruz, fakat bundan daha büyük dişli yapmak istersek o zaman kıl testere makinesinde kesim yapmamız imkansız hale geliyor.

Te kanallarının ayarlanması
Te kanallarının ayarlanması.
Ayrıca otuz santimetreye kadar olan dişlileri genel itibariyle huş kontrplaktan yapabiliyoruz, ama dişli ebadı büyüdükçe masif ahşap kullanmamız gerekiyor, o zamanda yapacağımız çalışma ve ihtiyacımız olan ekipmanlar tamamen değişiyor. Beni fonksiyonel bir freze tezgahı yapmaya iten sebeplerden biride bu oldu.


Yatak mil deliklerinin delinmesi.
Bu işe öncelikle kabaca yaptığım tasarımlarla başladım, tasarım aşamasını tamamladıktan sonra AutoCad de ölçekli çizimlerini yapıp ihtiyacım olan malzemeleri tespit ettim. Çizimlere buradan tıklayarak ulaşabilirsiniz.

Mil ve yataklar.
Kullanmış olduğum malzemelerin bir çoğu elimde vardı. Makine sehpası için eski tezgah ayaklarını, metal aksamlar için daha önceden hurdacıdan aldığım 20 mm lik milleri, mil gezer kovanları için eski bir kapıdan çıkmış 30*30 dolu demirleri, kol ve sürgü aksamı için 25*4 çıkma lamaları kullandım. Yani kısacası sizlere söylemek istediğim şey, bu tip çalışmalara başlamadan önce elimizdeki malzemeleri göz önünde bulundurarak nasıl bir şey yapacağımızı tasarlamamız gerekiyor.

Mil ve yatakların monte edileceği ahşap çerçeve.



Dikey millerin kalınlık ayarlaması.


Dikey ve yatay millerin ahşap çerçeveye montajı.


Frezenin montaj kontrolü.


Freze tertibatının tezgah uyum kontrolü.


Freze tezgahı farklı açıdan bir fotoğraf.


Freze çerçevesinin dikey hareket kol ayarlaması.


Freze çerçevesi ileri geri hareket kolu imalatı.


Freze çerçevesi hareket kolu mesnedi.


Mesnet çubuğu kol bağlantı detayı.


Hareket kolu bağlantı detayı.


Freze sağ sol hareket kolu montajı tamamlanmış hali.


Freze kolu farklı açıdan bir fotoğraf.


Ahşap malzemeye diş açma sisteminin yapımı.


Ahşap diş açma mekanizmasının görünümü.


Kayar tezgah parçalarının yapım aşaması.


Kayar tezgah sistemi hareket kolu montajı.


Kayar tezgahın yerine uygunluk kontrolü.


Kayar tezgah tabla montajı.


Kayar tezgahın ayaklara monte edilmiş hali.


Ahşap tornada hareket kolları için tutamak yapılması.


Tutamak takılmış hareket kolu.


Freze ile tezgahın merkezlenme aşaması.




Ahşap dişli yapma aparatı görünümü.

Hepimize kolay gelsin.
